Guide de montage - kit solaire autonome 48V - 1500W + Convertisseur 48V/230V







Sommaire

Principe de fonctionnement
Consignes d’utilisation
Mise en service
Contenu du kit solaire
Outillage nécessaire
Guide de montage
Etape 1 -  Fixer le régulateur
Etape 2 – Connexion des batteries
Etape 3 – Branchement du panneau solaire
Etape 4 – Connexion des appareils 48V
Etape 5 – Branchement du convertisseur de tension
Schéma général



Ce kit n'est plus représentatif de matériel à la vente à ce jour mais le guide vous donne des informations effectives pour le montage du votre matériel. Vous retrouverez des guides adaptés aux kits actuelle dans la rubrique Aide de notre site, consulter la page aide.



Principe de fonctionnement

• Le panneau photovoltaïque transforme le rayonnement solaire en électricité (courant continu), permettant ainsi d’alimenter des appareils adaptés (lampes basse consommation, téléviseurs, radios…).
• Le stockage sur batterie(s) permet de restituer, au moment voulu, l’énergie accumulée pendant la journée.
• Le régulateur assure une gestion optimale du système.
• Ce kit a été spécialement conçu et calibré afin d’alimenter des appareils basse consommation en 24V (sortie batterie en parallèle) et en 230V (sortie du convertisseur de courant).



Consignes d’utilisation

Afin d’obtenir un rendement maximal et garantir sa longévité, merci de bien tenir compte des consignes d'utilisation suivantes avant de procéder à la mise en service de votre kit solaire :

• L’énergie disponible dépend de la puissance du panneau photovoltaïque et non de la batterie. Il ne faut jamais surconsommer sur les batteries si ce n'est pas possible de les recharger le lendemain.
• Pensez à éteindre les appareils 24V et 230V quand vous ne les utilisez pas.
• Assurez-vous que le(s) panneau(x) photovoltaïque(s) soi(en)t propre(s), si besoin lavez le(s) à l’eau claire. Une inspection visuelle mensuelle est conseillée, suivie d'un lavage si besoin.
• Assurez-vous que les câbles restent bien fixés, protégez-les ou attachez-les si vous voyez qu’ils risquent de s’endommager. Un court-circuit est dangereux et peut provoquer une panne générale du système.
• N’utilisez pas la batterie de votre installation solaire pour démarrer un véhicule.
• Laissez la ou les batterie se charger complètement, avant toute utilisation. (Etat Float sur le régulateur de charge solaire)
• Ne pas ajouter de batteries différentes aux batteries fournies dans le kit solaire.
• Afin d’obtenir la production maximale du panneau solaire, assurez-vous que celui-ci ne soit jamais à l’ombre (arbres, murs…). Installez le(s) si possible plein sud avec une inclinaison de 30° par rapport à l’horizontal.
• Couvrez le(s) panneau(x) solaire(s) à l’aide d’une couverture lors de l’installation tant que les raccordements électriques ne sont pas réalisés.



Mise en service

Contenu du kit solaire

• 6 panneaux solaires 260W
• 4 batteries solaires 12V Victron Energy GEL
• 1 régulateur de charge solaire 12/24/48V BlueSolar MPPT Victron Energy
• 1 Convertisseur 48V-230V Pure Sinus Victron Energy
• 2 bobines de 10 mètres de câble électrique solaire 4mm²
• 1 paires de connecteurs type MC4
• 1 paire de connecteurs type MC4 forme Y
• 12 cosses plates M6



Outillage nécessaire

• Tournevis plat
• Une pince (pour sertir)
• Deux clefs de 6, 8 et 13
• Une pince à dénuder



Guide de montage

Etape 1 -  Fixer le régulateur

• L’appareil doit être installé dans un endroit sec et bien ventilé, aussi près que possible des batteries mais pas dessus. Conserver un espace libre d’au moins 10cm autour de l’appareil pour son refroidissement.
• Merci de lire attentivement la notice du  Régulateur solaire 12/24/48V BlueSolar MPPT 150/70 Victron.

Etape 2 – Connexion des batteries

(Voir sur notre site la Notice de branchement batterie série parallèle)

1.    Connectez vos 4 batteries en série pour avoir du 48V

Prenez vos deux première batteries : Serrez un câble entre de borne positive (+) et la borne négative (-) de chacune de vos batteries alignées.



2.    Connectez votre régulateur de charge à votre banc de batteries 48V:

1.  Sertissez les cosses fournies dans le kit sur une extrémité de chaque câble (+) et (-)  qui reliront le banc de batterie au Régulateur.

2.  En partant de votre régulateur de charge, connectez y le câble de la borne positive (+) emplacement batterie, à la borne positive (+) de votre banc de batteries.

3.  En partant de votre régulateur de charge, connectez y le câble de la borne négative (-) emplacement batterie, à la borne négative (-) de votre banc de batteries.

Les câbles reliant le régulateur aux batteries ne doivent pas mesurer plus de 2 m de long. Sinon utiliser une section de câble plus importante.

Résultat final :

Remarque

Protégez l’extrémité du câble nu lors des branchements pour éviter les courts-circuits.
Il est conseillé de se munir d'un Battery Balancer pour optimiser l'équilibrage des batteries et éviter une détérioration prématurée. (voir le produit)



Attention

• Attention en cas de court-circuit, détérioration de la batterie et risque de projection.
• Ne pas inverser la connexion du pôle positif et du pôle négatif de la  batterie : cela endommagerait le régulateur de façon permanente.



Etape 3 – Branchement du panneau solaire

IMPORTANT : Toujours connecter les batteries au régulateur AVANT le(s) panneau(x) solaire(s).

Terminez la configuration du régulateur avant de brancher les panneaux solaire.

1. Pour connecter le panneau, fabriquez-vous deux rallonges suffisamment longues pour couvrir la longueur entre le régulateur de charge solaire et vos panneaux solaires. Pour chaque rallonge, il faudra :

• Un premier câble serti avec un embout MC4 Male connecté sur la borne négative (-) du régulateur.
• Un deuxième câble serti avec un embout MC4 Femelle connecté sur la borne positive (+) du régulateur.



2. Faites deux séries de trois panneaux en parallèle, comme sur le schéma ci-dessous :

• Chaque groupe de 3 panneaux verra son pôle positif (+) clipsé sur un connecteur MC4 Y.
• Chaque groupe de 3 panneaux verra son pôle négatif (-) clipsé sur un connecteur MC4 Y.
• Connectez les MC4 Y sur les rallonges respectives partant du régulateur effectué précédemment.





Remarque

Il est préférable de ne pas dépasser une longueur de 12m de câble entre les panneaux solaires et le régulateur, sous peine de voir la puissance du panneau solaire se consommer dans le câble.



Etape 4 – Connexion des appareils 48V

Pour utiliser des appareils 48V comme de l’éclairage ou autre, il faudra brancher vos équipements directement sur le banc de batteries. Faire attention à ne pas décharger vos batteries à plus de 50% au risque de les détériorer fortement.
Nous conseillons fortement l'ajout d'un Smart Battery Protect pour garantir une sécurité optimale dans l'utilisation du système. (voir le produit).



Etape 5 – Branchement du convertisseur de tension

Pour connecter le convertisseur de tension 48V/230V :

1. Utilisez le câble fourni avec le convertisseur
2. Connectez le câble de la borne positive (+), à la borne positive (+) de la batterie.
3. Connectez le câble noir de la borne négative (-), à la borne négative (-) de la batterie.




Remarques

• Il se peut qu’il y ait une étincelle lors du premier branchement du convertisseur. Cela est du au premier chargement de condensateurs du convertisseur.
• Toute erreur de raccordement des câbles vers la batterie peut provoquer des dégâts ! Les dégâts provoqués par un raccordement erroné des câbles vers la batterie ne sont pas couverts par la garantie.
• Il est conseillé d'ajouter un moniteur de batterie type BMV ou SmartShunt pour pouvoir surveiller l'état des batteries et s'assurer d'une bonne utilisation de ces dernières.

Attention

• Courant alternatif 230V. Risque d’électrocution. Toujours manipuler les câbles en sorite du convertisseur, convertisseur éteint.
• Ne raccordez jamais la sortie du convertisseur à une autre source électrique (secteur), cela risquerait de l’endommager.

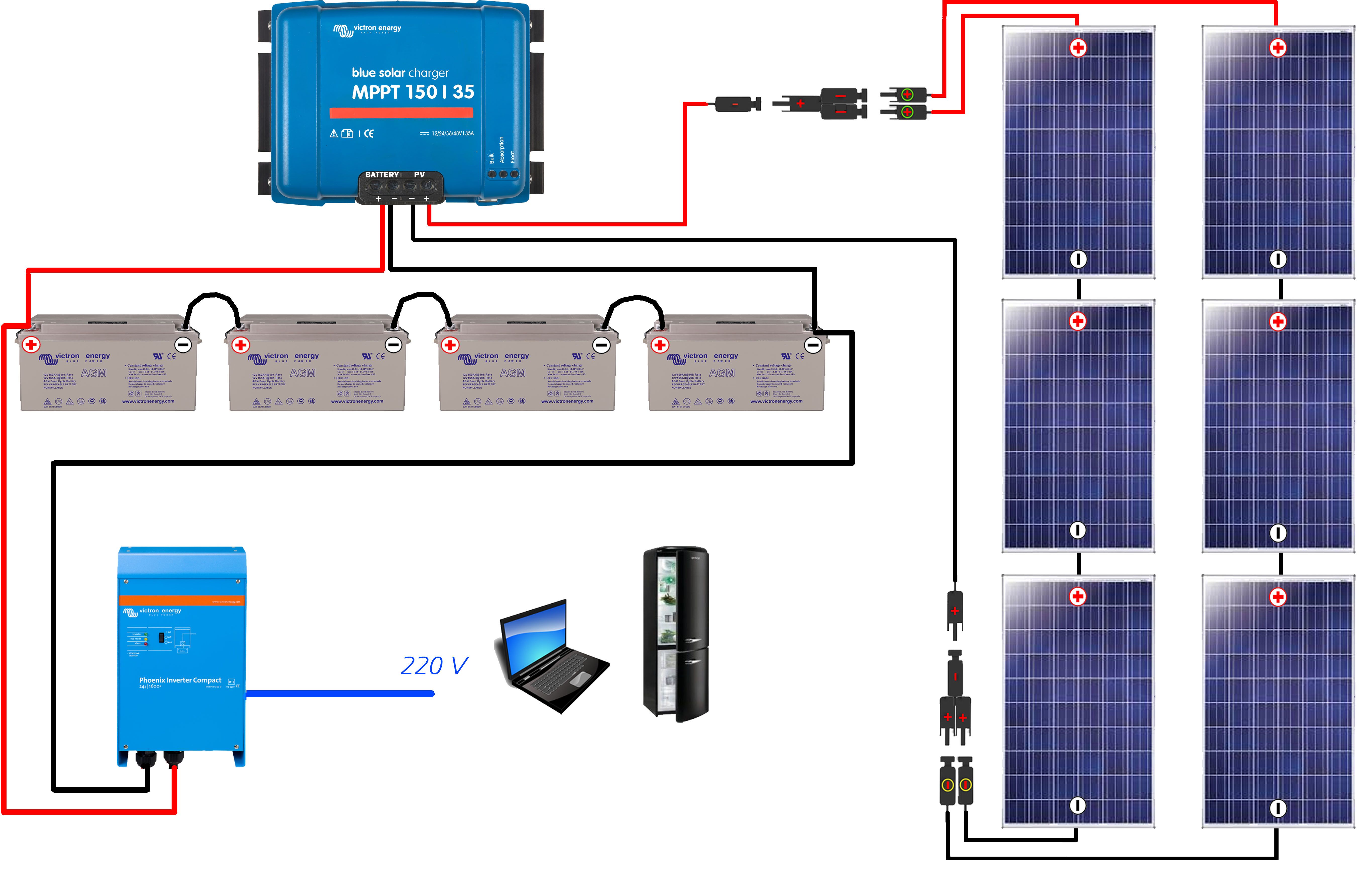

Schéma général :





Si des doutes ou interrogations subsistent malgré la lecture de cette notice, nous vous recommandons vivement de faire appel à un électricien qualifié.
