Guide de montage - kit solaire autonome 24V - 1000W





Sommaire

Principe de fonctionnement
Consignes d’utilisation
Mise en service
Contenu du kit solaire
Outillage nécessaire
Guide de montage
Etape 1 -  Fixer le régulateur
Etape 2 – Connexion des batteries
Etape 3 – Branchement du panneau solaire
Etape 4 – Connexion des appareils 24V
Etape 5 – Vérification du bon fonctionnement
Schéma général

Ce kit n'est plus représentatif de matériel à la vente à ce jour mais le guide vous donne des informations effectives pour le montage du votre matériel. Vous retrouverez des guides adaptés aux kits actuelle dans la rubrique Aide de notre site, consulter la page aide.



Principe de fonctionnement

·         Le panneau photovoltaïque transforme le rayonnement solaire en électricité (courant continu), permettant ainsi d’alimenter des appareils adaptés (lampes basse consommation, téléviseurs, radios…).

• Le stockage sur batterie(s) permet de restituer, au moment voulu, l’énergie accumulée pendant la journée.
• Le régulateur assure une gestion optimale du système.
• Ce kit a été spécialement conçu et calibré afin d’alimenter des appareils basse consommation en 24V (sortie batterie en parallèle) et en 230V (sortie du convertisseur de courant).



Consignes d’utilisation

Afin d’obtenir un rendement maximal et garantir sa longévité, merci de bien tenir compte des consignes d'utilisation suivantes avant de procéder à la mise en service de votre kit solaire :

• L’énergie disponible dépend de la puissance du panneau photovoltaïque et non de la batterie. Il ne faut jamais surconsommer sur les batteries si ce n'est pas possible de les recharger le lendemain.
• Pensez à éteindre les appareils 24V et 230V quand vous ne les utilisez pas.
• Assurez-vous que le(s) panneau(x) photovoltaïque(s) soi(en)t propre(s), si besoin lavez le(s) à l’eau claire. Une inspection visuelle mensuelle est conseillée, suivie d'un lavage si besoin.
• Assurez-vous que les câbles restent bien fixés, protégez-les ou attachez-les si vous voyez qu’ils risquent de s’endommager. Un court-circuit est dangereux et peut provoquer une panne générale du système.
• N’utilisez pas la batterie de votre installation solaire pour démarrer un véhicule.
• Laissez la ou les batterie se charger complètement, avant toute utilisation. (Etat Float sur le régulateur de charge solaire)
• Ne pas ajouter de batteries différentes aux batteries fournies dans le kit solaire.
• Afin d’obtenir la production maximale du panneau solaire, assurez-vous que celui-ci ne soit jamais à l’ombre (arbres, murs…). Installez le(s) si possible plein sud avec une inclinaison de 30° par rapport à l’horizontal.
• Couvrez le(s) panneau(x) solaire(s) à l’aide d’une couverture lors de l’installation tant que les raccordements électriques ne sont pas réalisés.



Mise en service

•  Afin d’obtenir la production maximale du panneau solaire, assurez-vous que celui-ci ne soit jamais à l’ombre (arbres, murs…). Installez le(s) si possible plein sud avec une inclinaison de 30° par rapport à l’horizontal.
• Couvrez le(s) panneau(x) solaire(s) à l’aide d’une couverture lors de l’installation tant que les raccordements électriques ne sont pas réalisés.



Contenu du kit solaire

• 4 panneaux solaires SolarWorld
• 4 batteries solaires 12V Victron Energy GEL
• 1 régulateur solaire 12/24V BlueSolar MPPT 75/50 Victron Energy
• 2 bobines de câble électrique solaire
• 1 paires de connecteurs type MC4
• 1 paire de connecteurs type MC4 forme Y
• 12 cosses plates M6



Outillage nécessaire

• Tournevis plat
• Une pince (pour sertir)
• Deux clefs de 6-8-13
• Une pince à dénuder



Guide de montage



Etape 1 -  Fixer le régulateur

• Montage vertical sur un support ininflammable, avec les bornes de puissance dirigées vers le bas.
• Montage près de la batterie, mais jamais directement dessus (afin d'éviter des dommages dus au dégagement gazeux de la batterie).

Etape 2 – Connexion des batteries

(Voir sur notre site «  notice de branchement batteries série/parallèle »)

1.    Connectez vos 4 batteries en série ET parallèle pour avoir du 24V

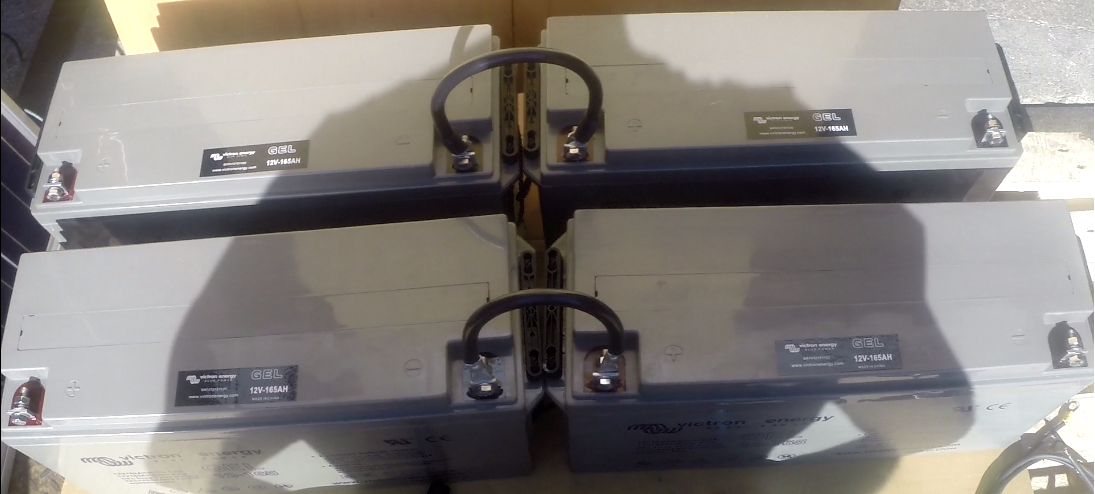

Prenez vos deux premières batteries : Serrez un câble entre la borne positive (+) de votre première batterie, et la borne négative (-) de votre deuxième batterie.

2.    Effectuez la même opération avec les deux autres batteries. Comme sur le schéma ci-dessous :

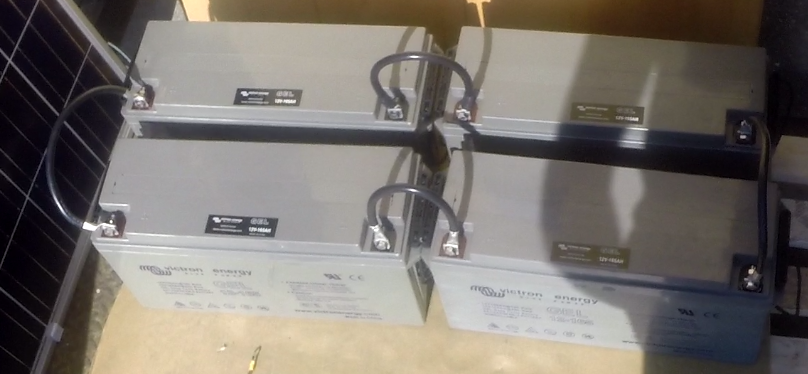

3.    Connectez vos deux séries de batteries en parallèle



Résultat final :











4.    Connectez votre régulateur de charge à votre banc de batteries 24V :

1. Sertissez les cosses fournies dans le kit sur une extrémité de chaque câble + et - qui reliront le banc de batterie au régulateur de charge.
2. En partant de votre régulateur de charge, Connectez y le câble de la borne positive (+) emplacement batterie, à la borne positive (+) de votre banc de batteries
3. En partant de votre régulateur de charge, connectez y le câble de la borne négative (-) emplacement batterie, à la borne négative (-) de votre banc de batteries.
4. Les branchements du régulateur de charge solaire doivent être équilibrés sur le parc batterie.

Les câbles reliant le régulateur aux batteries ne doivent pas mesurer plus de 2 m de long. Sinon utiliser une section de câble plus importante (6mm² jusqu’à 5m de long).

 Résultat final :





Remarque

Protégez l’extrémité du câble nu l’or des branchements pour éviter les courts-circuits.
Il est conseillé de se munir d'un Battery Balancer pour optimiser l'équilibrage des batteries et éviter une détérioration prématurée. (voir le produit)



Attention

Attention en cas de court-circuit, détérioration de la batterie et risque de projection.

IMPORTANT : Toujours connecter les batteries au régulateur AVANT le(s) panneau(x) solaire(s).



Etape 3 – Branchement du panneau solaire

1. Pour connecter le panneau, fabriquez une rallonge suffisamment longue pour couvrir la longueur entre votre panneau solaire et le régulateur. Pour chaque rallonge, il faudra :
• Un premier câble serti avec un embout MC4 Mâle connecté sur la borne négative (-) du régulateur.
• Un deuxième câble serti avec un embout MC4 Femelle connecté sur la borne positive (+) du régulateur.
2. Faites deux séries de deux panneaux en parallèle (voir schéma ci-dessous) :
• Chaque groupe de 2 panneaux verra son pôle positif (+) clipsé sur un connecteur MC4 Y.
• Chaque groupes de 2 panneaux verra son pôle négatif (-) clipsé sur un connecteur MC4 Y.


3. Connectez les MC4 Y sur les rallonges respectives partant du régulateur effectué précédemment.



Remarque

Il est préférable de ne pas dépasser une longueur de 12m de câble entre les panneaux solaires et le régulateur, sous peine de voir la puissance du panneau solaire se consommer dans le câble.

Etape 4 – Connexion des appareils 24V

Pour utiliser des appareils 24V comme de l’éclairage ou autre, il faudra brancher vos équipements directement sur le banc de batteries. Faire attention à ne pas décharger vos batteries à plus de 50% au risque de les détériorer fortement.
Nous conseillons fortement l'ajout d'un Smart Battery Protect pour garantir une sécurité optimale dans l'utilisation du système. (voir le produit).

Etape 5 – Vérification du bon fonctionnement

A ce stade vous devriez avoir une LED bleue « bulk » allumé. Si ce n’est pas le cas revoir les étapes précédente.

LED bleue « Bulk » : ce voyant sera allumé quand la batterie aura été connectée. Étape durant laquelle la batterie prend le plus d’énergie et le régulateur envoie le maximum de courant (courant fixe). La tension augmente pour atteindre la tension d’absorption pour passer à l’étape suivante.

LED bleue ou jaune « Absorption » : ce voyant sera allumé quand la tension d'absorption aura été atteinte. Cette étape est très importante pour les batteries Plomb, elle permet d’équilibrer les cellules et d’éviter la stratification dans les batteries, phénomène qui accélère le vieillissement de ces dernières. La recharge se fait à tension fixe et courant variable, jusqu’à atteindre le courant de queue synonyme de passage à l’étape suivante. A la fin de cette étape vos batteries Plomb seront à environ 80% d’état de charge et entre 95% et 100% pour une batterie Lithium.

LED bleue ou verte « FLOAT » : ce voyant sera allumé dès que le chargeur solaire aura été commuté à FLOAT. Étape de maintient de charge de la batterie qui est à 100% de charge. Il est normal que le chargeur arrête de charger la batterie à cette étape.

Tensions FLOAT recommandées pour les batteries Plomb :
12V : 13.8V
24V : 27.6V
48V : 55.2V

Conseil : il faut idéalement atteindre l’ABSORPTION voire FLOAT une fois par jour. Au minimum une fois par semaine.



Si des doutes ou interrogations subsistent malgré la lecture de cette notice, nous vous recommandons vivement de faire appel à un électricien qualifié.
