Guide de montage - Kit solaire autoconsommation - Soladin web
Difficulté :
Durée de l’intervention : 1h à 2h
Sommaire
Informations importantes concernant la sécurité
À lire préalablement à l’installation ou l’utilisation
Instructions relatives à la sécurité
Protection contre les surtensions d’origine atmosphérique
Étape 1 – Mesure et Installation du coffret de protection AC
Étape 2 – Installation du Soladin Web
Étape 3 – Branchement du boitier de protection DC et des panneaux solaires photovoltaïque
Étape 4 – Vérification et mise en service
Remarque : MyShop Solaire ne commercialise plus le kit avec des onduleurs Soladin ni les panneaux solaires Solaworld. Vous pouvez consulter notre gamme de kit en autoconsommation avec onduleur centrale sur notre site : découvrir la gamme.
MyShop-Solaire ne fournit aucune garantie concernant l’utilisation de ce document et décline toute responsabilité en cas de défaillances ou dommages résultant d’une mauvaise utilisation ou branchement de votre part.
Nous vous rappelons que les garanties matérielles dépendent des constructeurs et qu’une utilisation non conforme de ces dernières entrainerait leur annulation.
Principe de fonctionnement
- Les panneaux photovoltaïques transforment le rayonnement solaire en électricité (courant continu). Le convertisseur va ensuite transformer ce courant continu en courant alternatif 230V.
- L’onduleur assure une gestion optimale du système.
- Ce kit a été spécialement conçu et calibré afin de réduire la consommation électrique en provenance du compteur EDF.
Consignes d’utilisation
Afin d’obtenir un rendement maximal et garantir sa longévité, merci de bien tenir compte des consignes d'utilisation suivantes avant de procéder à la mise en service de votre kit solaire :
- L’énergie disponible dépend de la puissance du panneau photovoltaïque et de l’ensoleillement.
- Pensez à éteindre les appareils quand vous ne les utilisez pas.
- Assurez-vous que le(s) panneau(x) photovoltaïque(s) soi(en)t propre(s), si besoin lavez le(s) à l’eau claire.
- Assurez-vous que les câbles restent bien fixés, protégez-les ou attachez-les si vous voyez qu’ils risquent de s’endommager. Un court-circuit est dangereux et peut provoquer une panne générale du système.
- N’utilisez pas de batterie sur cette installation solaire.
Mise en service
- Afin d’obtenir une production maximale du module, assurez-vous que celui-ci ne soit jamais à l’ombre (arbres, murs…). Installez le(s) si possible plein sud avec une inclinaison de 30° par rapport à l’horizontal.
- Couvrez le(s) module(s) à l’aide d’une couverture lors de l’installation tant que les raccordements électriques ne sont pas réalisés.
Contenu du kit solaire
- 4 panneaux solaires SolarWorld Sunmodule Plus Mono Black 250W
- 1 onduleur Mastervolt Soladin Web 1500W
- 1 coffret de protection solaire AC 1 coffret de protection solaire DC
- 1 bobine de 50m de câble solaire 4mm²
Informations importantes concernant la sécurité
À lire préalablement à l’installation ou l’utilisation
Afin de réduire le risque de choc électrique et de garantir la sécurité des installations et du fonctionnement du système, les indications de sécurité suivantes apparaîtront tout au long de ce document.
Danger
Indique une situation dangereuse qui, si elle n’est pas évitée, aura comme conséquence la mort ou des blessures.
AVertissement
Indique une situation dangereuse qui, si elle n’est pas évitée, aurait comme conséquence la mort ou des blessures.
Remarque
Respectez rigoureusement les instructions pour éviter tout dommage ou disfonctionnement du dispositif et/ou des dommages aux biens se trouvant à proximité.
Instructions relatives à la sécurité
Pour votre sécurité
DANGER
Risque de choc électrique. NE PAS connecter ou déconnecter le module PV sans avoir auparavant débranché l’alimentation AC du système.
Installation électrique
AVERTISSEMENT
- Il est important que seuls des professionnels qualifiés dans le domaine photovoltaïque installent ou remplacent le câble ou les accessoires ou encore connectent l’onduleur au réseau public de distribution.
- Réalisez toutes les installations électriques conformément aux normes électriques localement en vigueur.
- Ne connectez l‘onduleur au réseau public de distribution qu’après avoir fait la déclaration au fournisseur d’électricité.
Protection contre les surtensions d’origine atmosphérique
La protection contre la foudre et la surtension qui s’ensuit est réalisée conformément à la norme EN 62305-1. On suppose que les modules PV sont installés conformément aux normes connexes et que l’onduleur est une partie d’un système plus vaste d’atténuation des effets de la foudre, conformément à la norme EN 62305-1, -3.
Dans certaines régions le niveau d’exposition à la foudre d’une installation PV est suffisamment élevé. Une protection est intégrée dans ce kit. Dans certaines régions, il est possible qu’un dispositif de protection contre la foudre soit obligatoire selon une analyse de risques, conformément à NF C 15-100 (art. 443) & NF C 15-443L.
Danger
Risque de choc électrique. Du fait de la présence de conducteurs sous tension, NE mettez PAS sous tension le circuit AC avant d’avoir effectué toutes les étapes de la procédure d’installation comme décrit dans les sections suivantes.
Installation du système
Étape 1 – Mesure et Installation du coffret de protection AC
Mesurez la tension de ligne AC à l’arrivée du réseau électrique. Les plages acceptables sont présentées dans le tableau suivant.
|
Monophasé 230 V AC |
|
|
L1 à neutre |
207 à 253 V AC |
|
|
|
- Installez le Coffret de protection en intérieur à un emplacement approprié.
- Dimensionnez la section des câble AC pour limiter les chutes de tension La sections des conducteurs est fonction de la distance entre le coffret de protection AC et le tableau d’alimentation générale.
- Installez la liaison entre le coffret de protection AC et le Tableau d’alimentation générale de la maison.

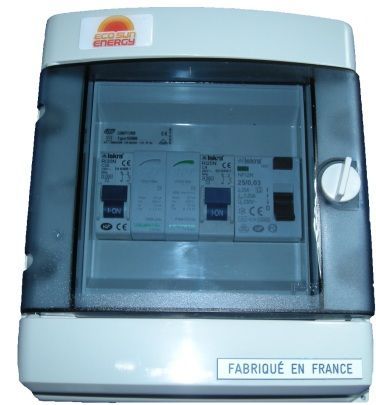

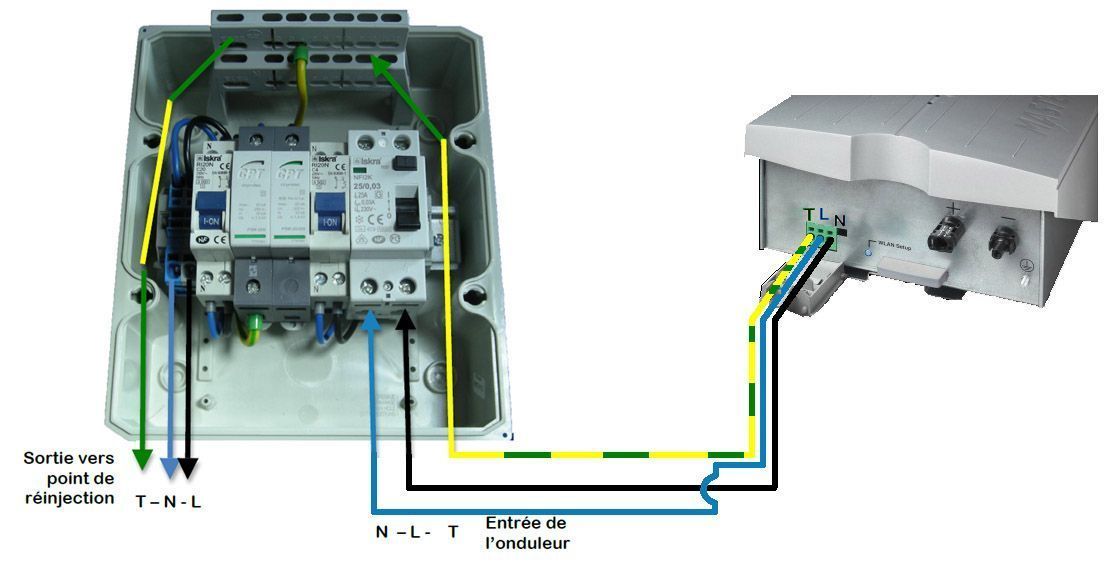

- Schéma de câblage du boitier :
Danger
Risque de choc électrique. Notez que l’installation de cet équipement présente un risque d’électrocution. N’installez pas la boîte de connexion AC sans avoir auparavant coupé l’alimentation AC générale.
Avertissement
Risque de déclenchement. Des câbles non maintenus peuvent provoquer des déclenchements intempestifs Fixez le câble afin de minimiser ce risque.
Étape 2 – Installation du Soladin Web
- Montez l’onduleur en suivant les instructions du manuel Mastervolt Soladin web.

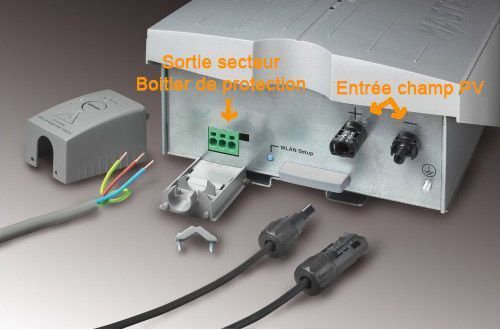

- Schéma de câblage du boitier :
Avertissement
Risque de déclenchement. Des câbles non maintenus peuvent provoquer des déclenchements intempestifs. Fixez les câbles afin de minimiser ce risque.
Étape 3 – Branchement du boitier de protection DC et des panneaux solaires photovoltaïque

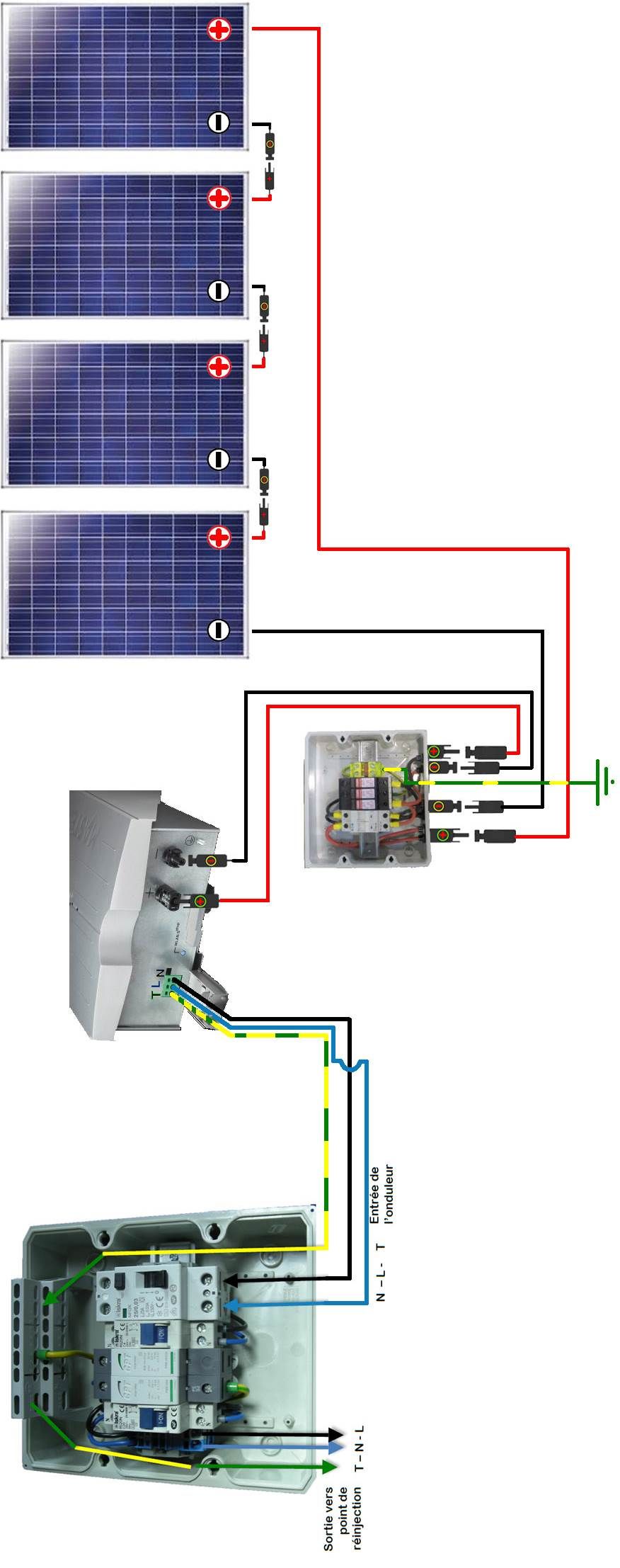

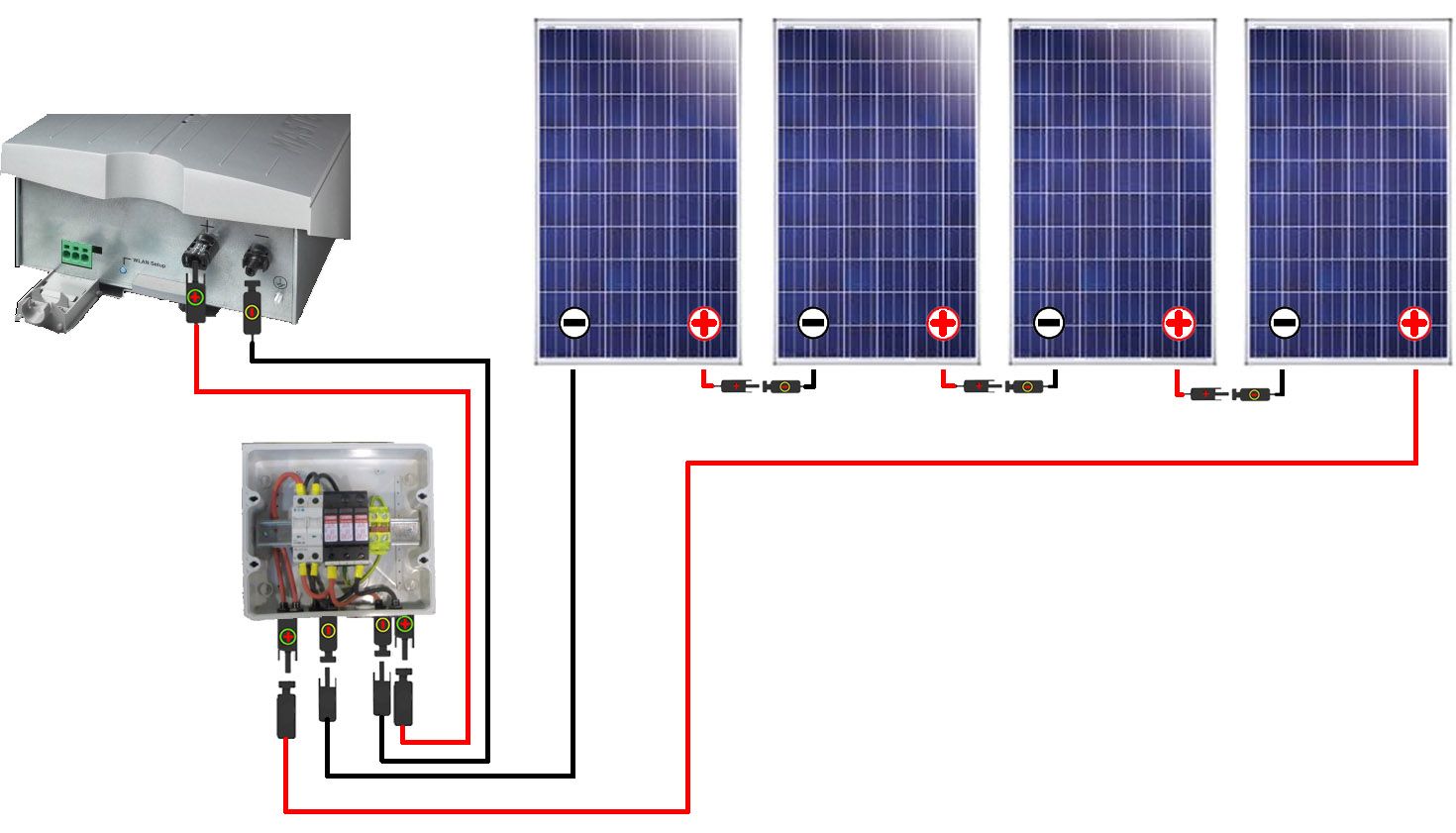

- Il faudra brancher vos panneaux en série comme sur le schéma ci-dessous :
- Connecter la série de panneaux solaire sur la borne + et – de du boitier de protection.
- Connecter la sortie du boitier de protection DC a l’entrée panneau solaire de l’onduleur Soladin Web.
- N’oublier pas de relier votre boitier de protection a la terre.
Étape 4 – Vérification et mise en service
Remarque
Avant de procéder au raccordement final au réseau de distribution, assurez-vous que tous les câblages AC et DC sont corrects
- Assurez-vous qu’aucun des câbles AC et DC n’est pincé ou endommagé.
- Assurez-vous que tous les connecteurs sont correctement fixés.
- Installez l’onduleur et le système de mise en marche comme indiqué dans le manuel d’utilisation et d’installation de l’onduleur Soladin Web
- Assurez-vous que toutes les mises à la terre sont bien raccordées.
Si des doutes ou interrogations subsistent malgré la lecture de cette notice, nous vous recommandons vivement de faire appel à un électricien qualifié.
