Choix de la section de câble Batterie / Régulateur / Panneau

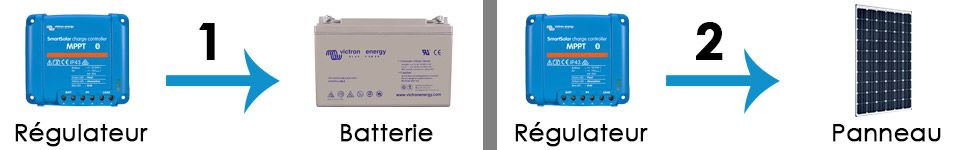

Le choix de la section de câble entre batteries - régulateur et panneau - régulateur est très important. Veuillez à bien sélectionner la section de câble correspondant à votre installation.
CALCULER SA SECTION DE CÂBLE
Novice en électricité ?
Retrouvez nos recommandations de section de câble de la batterie au régulateur :
| Système de 12V (champs panneau PV jusqu'à 1000W) | |||||||||
| Courant max du champ panneau PV | Courant de charge max @13.4V | Batterie du fusible de la batterie |
Perte de puissance maximale dans les câbles de batterie a(%) |
Longueur 2x1.5 m |
Longueur 2x2.5 m |
Longueur 2x5 m |
|||
| mm2 | AWG | mm2 | AWG | mm2 | AWG | ||||
| 500W | 37A | 63A | 3 | 6 | 10 | 10 | 7 | 25 | 3 |
| 700W | 55A | 80A | 3 | 16 | 6 | 16 | 6 | 35 | 2 |
| 1000W | 70A | 100A | 3 | 25 | 3 | 25 | 3 | Non recommandé | |
| Système de 24V (champs panneau PV jusqu'à 2000W) | |||||||||
| Courant max du champ panneau PV | Courant de charge max @26.8V | Batterie du fusible de la batterie |
Perte de puissance maximale dans les câbles de batterie a(%) |
Longueur 2x1.5 m |
Longueur 2x2.5 m |
Longueur 2x5 m |
|||
| mm2 | AWG | mm2 | AWG | mm2 | AWG | ||||
| 500W | 18A | 35A | 1 | 6 | 10 | 10 | 7 | 16 | 6 |
| 1000W | 37A | 63A | 1.5 | 10 | 7 | 10 | 7 | 25 | 3 |
| 2000W | 70A | 100A | 2 | 25 | 3 | 25 | 5 | 35 | 2 |
| Système de 48V (champs panneau PV jusqu'à 4000W) | |||||||||
| Courant max du champ panneau PV | Courant de charge max @53.6V | Batterie du fusible de la batterie | Perte de puissance dans les câbles de batterie
a(%) |
Longueur 2x2.5 m |
Longueur 2x5 m |
Longueur 2x10 m |
|||
| mm2 | AWG | mm2 | AWG | mm2 | AWG | ||||
| 1000W | 21A | 35A | 0.5 | 6 | 10 | 10 | 7 | 16 | 5 |
| 2000W | 42A | 63A | 0.5 | 10 | 7 | 16 | 5 | 35 | 2 |
| 4000W | 70A | 100A | 1 | 25 | 3 | 25 | 3 | 35 | 2 |
Vérifiez la section de câble utilisée pour raccorder les panneaux au régulateur de charge :
| Système de 12V (champs panneau PV jusqu'à 1000W) | ||||||||
| MPP du champ panneaux PV - Tension [V] |
MPP du champ panneaux PV - Courant [A] |
Perte de puissance dans les câbles PV
a(%) |
Longueur 2x5 m |
Longueur 2x10 m |
Longueur 2x20 m |
|||
| mm2 | AWG | mm2 | AWG | mm2 | AWG | |||
| 18 | Maxi 50A | Non recommandé | Non recommandé | Non recommandé | ||||
| 36 | 27 | 1 | 16 | 5 | 35 | 2 | Non recommandé | |
| 54 | 18 | 1 | 10 | 7 | 16 | 5 | 25 | 3 |
| 72 | 13 | 0.75 | 6 | 10 | 10 | 7 | 25 | 3 |
| 90 | 11 | 0.5 | 6 | 10 | 10 | 7 | 16 | 5 |
| 108 | 9 | 0.5 | 4 | 11 | 6 | 10 | 16 | 5 |
| Système de 24V (champs panneau PV jusqu'à 2000W) | ||||||||
| MPP du champ panneaux PV - Tension [V] |
MPP du champ panneaux PV - Courant [A] |
Perte de puissance dans les câbles PV
a(%) |
Longueur 2x5 m |
Longueur 2x10 m |
Longueur 2x20 m |
|||
| mm2 | AWG | mm2 | AWG | mm2 | AWG | |||
| 36 | Maxi 50A | 1 | 35 | 2 | Non recommandé | Non recommandé | ||
| 54 | 37 | 1 | 16 | 5 | 25 | 3 | Non recommandé | |
| 72 | 28 | 0.75 | 10 | 7 | 25 | 3 | 35 | 2 |
| 90 | 22 | 0.5 | 10 | 7 | 25 | 3 | 35 | 2 |
| 108 | 19 | 0.5 | 6 | 10 | 16 | 5 | 25 | 2 |
